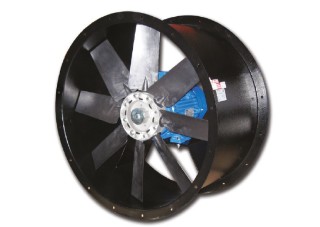

I ventilatori AFTM sono ideali per impieghi in cui sono necessarie grandi portate d’aria e pressioni relativamente modeste, in applicazioni con fissaggio a canalizzazioni.
Sono caratterizzati dall’estrema robustezza della costruzione, essenzialmente dovuta alle flange ricavate direttamente dalla virola (e non riportate), e dallo spessore dei materiali utilizzati. Un’altra caratteristica è la varietà di versioni e di modelli di cui è composta la serie, il che permette la soluzione idonea a numerosi problemi di ventilazione.
La girante prevede un robusto mozzo a morsa, in fusione d’alluminio per il fissaggio delle pale. Pale realizzate mediante stampaggio di diversi materiali aventi sempre l’obiettivo di sopportare elevati carichi di lavoro.
Convogliatore in lamiera d’acciaio protetto con verniciatura epossipoliestirica. Flange dimensionate a norma UNI EN ISO 13351/Tab.1. Girante ad alto rendimento con pale a profilo alare, ad angolo di calettamento variabile da fermo, in tecnopolimero oppure in fusione d’alluminio, mozzo in fusione d’alluminio. Equilibratura secondo norme UNI ISO 21940-11.
Motore elettrico asincrono a corrente alternata, protezione IP 55, isolamento Cl F, servizio S1, forma B3, costruzione conforme alle specifiche norme IEC / EEC (UNELMEC).
Esecuzione 4 (accoppiamento diretto con girante a sbalzo).
Mm: convogliatore medio: gruppo motore/ girante quasi completamente incluso nella lunghezza della cassa
Ml: convogliatore lungo: gruppo motore/girante completamente “incluso” nella lunghezza della cassa.
Ms: convogliatore corto: motore sporgente dalla cassa ed accessibile
Prestazioni diverse da quelle rappresentate.
Versioni con girante avente pale in alluminio.
Versioni con flusso dell’aria “effettivamente” reversibile.
Versioni Atex.
Versioni per fumi d’incendio.
Versioni con convogliatore in acciaio inossidabile o alluminio o lamiera zincata a caldo.
Versioni con flusso d’aria da girante a motore, posizione B (FGM).
Boccaglio in aspirazione (IN).
Silenziatori (SIL-DU).
Rete antinfortunistica piana (FPGDU)
e conica (CPG-DU) (Necessaria nell’utilizzo a bocca libera).
Portello d’ispezione.
Giunto antivibrante (FC-DU).
Supporti antivibranti (AV).
Controflangia (CF-DU).
Morsettiera esterna (OTB).
Piedi di fissaggio (FF-DU).
